Konfigurasi Router RIP


1.Buat Rangkaian seperti pada gambar berikut.

2.Setting Ip address pada Pc.














3.Setting Masing Roter pada masing lab
Sintak LAB A:

Router>en
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fas0/0
Router(config-if)#ip add 205.7.5.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int fas1/0
Router(config-if)#ip add 192.5.5.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up
Router(config-if)#exit
Router(config)#int se2/0
Router(config-if)#ip add 201.100.11.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no sh
%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

SINTAK LAB B:


Router>en
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fas0/0
Router(config-if)#ip ad 219.17.100.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int se2/0
Router(config-if)#ip ad 199.6.13.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#int se3/0
Router(config-if)#ip ad 201.100.11.2 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface Serial3/0, changed state to up
Router(config-if)#exit
Router(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up
SINTAK LAB C:



Router>en
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip ad 223.8.151.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int se2/0
Router(config-if)#ip ad 204.204.7.1 255.255.255.0
Router(config-if)#clock rate
% Incomplete command.
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit
Router(config)#int se3/0
Router(config-if)#ip ad 199.6.13.2 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface Serial3/0, changed state to up
Router(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up
LAB D:



Router>en
Router#con term
% Ambiguous command: "con term"
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#in fas0/0
Router(config-if)#ip ad 210.93.105.1 255.255.255.0\
                                     ^
% Invalid input detected at '^' marker.

Router(config-if)#ip ad 210.93.105.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#in se3/0
Router(config-if)#ip ad 204.204.7.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface Serial3/0, changed state to up
exit
Router(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up
Router(config)#
LAB E:



Router>en
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int faso/0
                      ^
% Invalid input detected at '^' marker.

Router(config)#int fas0/0
Router(config-if)#ip ad 210.93.105.2 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#
VERSION RIP:
LAB A:
Router>en
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.5.5.0
Router(config-router)#network 201.100.11.0
Router(config-router)#network 205.7.5.0
Router(config-router)#no
LAB B:
Router>en
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 201.100.11.0
Router(config-router)#network 219.17.100.0
Router(config-router)#network 199.6.13.0
Router(config-router)#
LAB C:
Router>en
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 199.6.13.0
Router(config-router)#network 223.8.151.0
Router(config-router)#network 204.204.7.0
Router(config-router)#
LAB D dan E:
Router#conf term
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 210.93.105.0
Router(config-router)#network 204.204.7.0

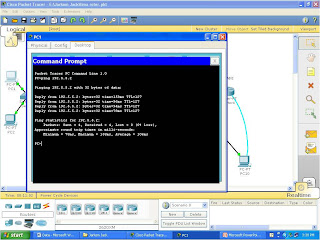

4. Cek koneksi antar PC. pada masing- masing Lab.
